水位計
- 產品簡介：

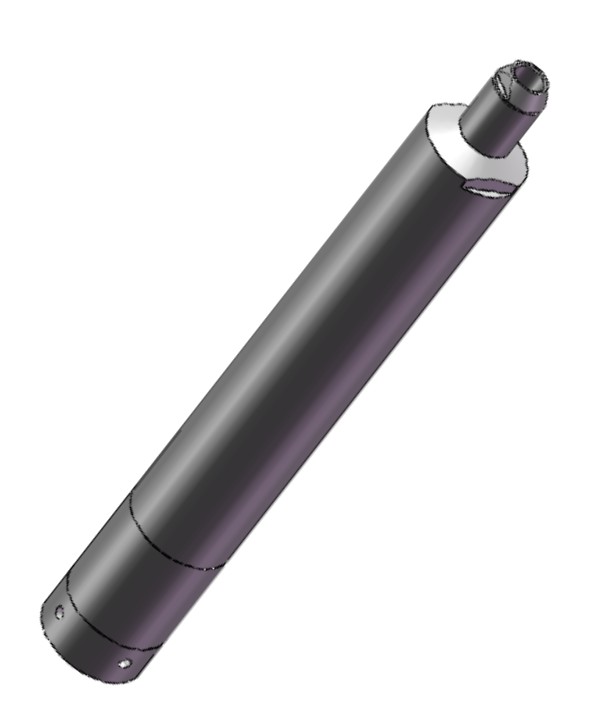

- 本產品是一種投入式靜壓液位（水位）測量?jī)x表，是通過不斷的生產工藝技術的積累，采用先進的混合信號處理技術和獨特的補償方法而實現的高精度液位測量產品，可以實現全量程數字化線性校正，全溫區數字化溫度誤差補償，補償參數存儲在非易失存儲器中，多重安全保護機制，避免了因校準參數丟失而導致產品無法使用；電路部分帶有電源監控和看門狗監視功能，機械部分是不銹鋼全密封結構，使得整機可靠性大大提高。由于電路全部采用低功耗器件，整機耗電量很低，全速工作時大約4mA，這個特性在需要電池供電的場合非常有用。 廣泛應用于淡水飲用水處理、廢水和污水處理、海水測量，水文水利行業的地表水或地下水監測。
- 工作原理：
產品特點：
高穩定性液位測量傳感元件，長期穩定性好；
高精度，可達0.05％F.S（線性、重復性、遲滯）；
過載能力強，3～5倍于滿量程的過載；
采用混合信號微處理器、高階擬合算法，實現高精度補償；
RS485標準MODBUS-RTU協議，可在DCS或PLC系統中使用；
低功耗特性，全速工作時，耗電量約4mA，在外部電池供電時優勢突出；
產品同時帶有電源反接保護及浪涌電壓保護；
可選配獨特的空濾裝置防止大氣補償毛細管內結露、堵塞。
技術參數：
|
主要性能指標 |
|
|
量程 |
0～10、20、50、100mH2O |
|
用戶指定量程，工廠校準 |
|
|
測量精度 |
0.2％ F·S |
|
分辨率 |
0.005％F.S |
|
長期穩定性 |
0.1%F.S/年 |
|
過載能力 |
5X F.S |
|
溫度特性 |
|
|
零點溫度系數 |
0.005％ F·S/℃ |
|
滿量程溫度系數 |
0.005％ F·S/℃ |
|
補償溫度 |
0～50℃ |
|
工作溫度 |
-20～85℃ |
|
貯存溫度 |
-40～125℃ |
|
電氣特性 |
|
|
供電電壓 |
12VDC（9～30V） |
|
通信接口保護 |
（2KV）浪涌電壓 |
|
負載能力 |
128個變送器節點 |
|
輸出方式 |
RS485接口,MODBUS-RTU協議 |
|
絕緣 |
100MΩ @50V |
|
機械特性 |
|
|
傳感器壽命 |
107次滿量程壓力循環 |
|
接液材質 |
氧化鋁陶瓷鍍金 |
|
密封圈材質 |
氟橡膠 |
|
外殼材質 |
316L不銹鋼（可選鈦合金） |
|
電纜材質 |
聚安脂 |
|
重量 |
約300克 |
|
環境特性 |
|
|
振動 |
20g ?20～5000Hz |
|
沖擊 |
20g ?11ms |
|
防護等級 |
IP68 |
|
防爆等級 |
ExiaⅡC T6 |
|
空氣濾清器防護等級 |
IP67 |
