工程概況：

東側通道：東側通道區間下穿進出站咽喉區10股股道，下穿長度約85m。管節外徑12.6×7.65m，壁厚0.8m，標準管節長度1.5m，管節采用C50P10混凝土，0.3%下坡，隧道頂距離杭深線道床底約2.5～3m，距軌道底約3.5～4.5m。穿越前須提前進行鐵路線路加固，提前施工27根深15m挖孔樁、14個擴大基礎及24組D便梁。

F2線：F2線區間下穿莆田站站場（3站10股道），下穿長度約65米，管片內徑7.7m，外徑8.5m，管片長度1.6m，采用C50、P10混凝土，隧道頂距離杭深線路道床底約13.7m，距離軌道底距離約14.7m。

西側通道：西側通道區間下穿進出站咽喉區10股股道，下穿長度約82m。管節外徑12.6×7.65m，壁厚0.8m，標準管節長度1.5m，管節采用C50P10混凝土，0.3%下坡，隧道頂距離杭深線路床底距離約2.4～3.8m，距離軌道底3.4～4.8m。穿越前須提前進行鐵路線路加固，提前施工27根深15m挖孔樁、14個擴大基礎及24組D便梁加固。

涉鐵監測內容：

主要分為：現場監測和現場巡視。監測主要內容：軌道幾何狀態、路基、接觸網等鐵路設備的沉降、位移及傾斜等。

現場監測的主要對象:

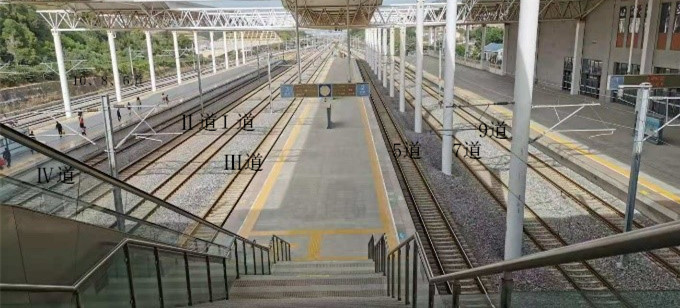

（1）鐵路線路（Ⅰ道、Ⅱ道、Ⅲ道、Ⅳ道、5～10道）；

（2）鐵路路基；

（3）接觸網立柱；

（4）站房、站臺、行李通道及雨棚立柱；

（5）通信鐵塔，乘務員公寓；

（6）地下水位監測。

現場巡視的主要內容:

（1）周邊環境的安全巡視：線路、路基、接觸網立柱、站臺雨棚立柱、站房、站臺、行李通道、道路地面等項目的現場安全巡視。

（2）監測設備工作情況。

監測主要技術要求

根據《鐵路工程測量規范》（TB10101-2018）、《高速鐵路工程測量規范》（TB10601-2009）、《工程測量規范》（GB50026-2007）和本工程設計要求，本項目形變監測等級設定為：垂直位移二等、水平位移一等.

等級	垂直位移監測		水平位移監測	適用范圍
	變形觀測點的高程中誤差	相鄰變形觀測點的高差中誤差	變形觀測點的點位中誤差
一等	±0.3	±0.1	±1.5	變形特別敏感的高層建筑、高聳構筑物、工業建筑、重要古建筑、大型壩體、精密工程設施、特大型橋梁、大型直立巖體、大型壩區地殼變形監測等。
二等	±0.5	±0.3	±3.0	變形比較敏感的高層建筑、高聳構筑物、工業建筑、古建筑、特大型和大型橋梁、大中型壩體、直立巖體、高邊坡、重要工程設施、重大地下工程、危害性較大的滑坡監測等。

參照《鄰近鐵路營業線施工監測作業技術規定》（征求意見稿）相關規定，根據本項目監測實際，本項目監測等級為高鐵二等。

監測點布設：

監測項目、測點布置要求

本監測項目主要包含既有鐵路（杭深線10股股道）的接觸網支柱（鋼支柱）、有砟軌道路基、軌道、D型便梁、雨棚鋼柱、行李通道、站臺及站房結構、乘務員公寓樓結構等設備的變形監測。

監測主要采用自動化監測設備對既有鐵路進行實時在線監測，同時天窗期間人工輔助監測，對既有鐵路的幾何尺寸進行復核，確保監測數據的真實可靠。數據傳輸不得干擾既有鐵路設備正常使用，測點安裝前與設備管理單位進行現場確認，確保所有鐵路設備及設備管理單位要求監測的所有設備進行全覆蓋監測。

測點布置方案需征求設備管理單位意見，確認后進行現場安裝。

（1）路基沉降、樁頂及擴大基礎沉降、D型便梁沉降、便梁支點位移、建筑結構沉降

路基沉降、樁頂及擴大基礎沉降、D型便梁沉降、建筑結構沉降均采用靜力水準儀進行自動化監測，測點布置范圍（杭深線10股股道）：東側通道隧道施工監測范圍為K968+655～K968+783、西側通道隧道施工監測范圍為K969+291～K969+420、F2線施工監測范圍為K969+131～K969+263。

路基沉降監測、建筑結構沉降采用靜力水準進行自動化監測，監測按10米布置一個監測點。?

靜力水準儀監測點安裝時需安裝底座，底座為“L”型鋼板通用件，在靠近地面一側鉆2個φ10mm的孔，孔深8cm，再用4個M8×80螺栓將鋼板固定在地面上。然后在儀器底板上安裝靜力水準儀。儀器之間用鋁合金線槽相連，用膨脹螺絲固定在結構上。線槽內安裝系統所需要的管線，接口位置處用卡槽鎖緊。使用專用泵灌裝儀器使用所需的液體，在底槽加裝頂蓋，安裝牢固，最后在測點上加裝保護蓋。

接觸網立柱、雨棚鋼柱傾斜采用無線傾斜儀自動化監測，測點布置范圍（杭深線10股股道）：東側通道隧道施工監測范圍為K968+655～K968+783、西側通道隧道施工監測范圍為K969+291～K969+420、F2線施工監測范圍為K969+131～K969+263，該范圍內的所有接觸網桿、雨棚柱均布置傾斜監測點，其中東側通道施工影響16根接觸網立柱，西側通道施工影響14根接觸網立柱，F2線施工影響4根接觸網立柱和6根雨棚柱。在立柱上牢固安裝傾斜儀，儀器內置于保護箱內，保護箱通過不銹鋼抱箍牢固固定在柱體上，安裝在距離立柱基礎面垂直高度0.5米處，然后將傾斜儀安裝于安裝底座上，調節螺母，使傾斜儀的軸線安裝垂直，自定義傾斜儀的正負變化范圍。

?

?

?

?
