1 工程概況

1.1東張水庫輸水隧道下穿福廈鐵路節點概況

東張水庫輸水隧道主要是東張水龐至洋下新局水庫輸水隧道下穿在建福廈鐵路太城隧道、東張水座至江陰洋邊調節庫輸水隧道下穿在建福廈鐵路六角山隧道，涉鐵節點有2處.

序號	涉鐵節點內容	位置關系	交又段隧道襯砌類型	輸水隧洞斷面尺寸	輸水隧洞施工方法	所處地層
1	東張水庫至洋下新局水庫輸水隧道下穿福廈鐵路太城隧道	最小豎向凈距47.10m	復合式素混凝土襯砌	寬4.0m*高4.25m	全斷面光面爆破	凝灰?guī)r
2	東張水庫至江陰洋邊調節庫輸水隧道下穿福廈鐵路六角山隧道	最小豎向凈距48.51m	復合式素混凝土襯砌	寬4.0m*高4.25m	全斷面光面爆破	角礫凝灰熔巖

?

2 ?監測目的和遵循的技術標準

2.1 監測目的

隧道爆破及鄰近開挖施工可能對爆區及應力重分布區內的保護對象（既有隧道或其他建筑物等）產生有害影響。引水隧洞下穿福廈高鐵采用常規爆破、控制爆破及非爆破相結合的施工方法，必然會對既有太城隧道及六角山隧道等建構筑物造成影響，甚至產生破壞。

通過對既有隧道變形、爆破振速、襯砌應力及隧道裂縫等進行實時監測，了解既有建構筑物及設備安全性?；趯ΡO(jiān)控量測和信息反饋，指導太城隧洞、六角山隧洞施工，確保新建隧道施工過程中既有線的安全。

2.2 技術標準

（1）《鐵路隧道監控量測技術規程》（QCR9218-2015）；

（2）《高速鐵路工程測量規范》（TB10601-2009）；

（3）《爆破安全規程》（GB6722-2014）；

（4）《鐵路工程爆破振動安全技術規程》（TB?10313-2019）；

（5）《南昌鐵路局安全紅線管理辦法》（南鐵安監[2016]82號）；

（6）《南昌鐵路局鐵路交通事故和生產安全事故責任追究辦法》（南鐵安監[2016]74號；

（7）《關于進一步明確鐵路工程設計線路交叉跨越有關規定的通知》（鐵建設[2012]23號）；

（8）關于印發《南昌局集團公司路外建（構）筑物穿（跨）越鐵路工程管理辦法》的通知（南鐵工務[2017]374號）；

（9）關于印發《南昌局集團公司地方涉鐵工程管理辦法（試行）》的通知（南鐵辦[2018]206號）；

（10）新建福廈鐵路太城隧道、六角山隧道施工圖；

（11）《東張水庫至陽下新局水庫交叉段下穿福廈高鐵太城隧道方案設計報告》；

（12）《東張水庫至江陰洋邊調節庫交叉段下穿福廈高鐵六角山隧道方案設計報告》；

（13）其它相關規程、規范及國家或行業標準。

3監測項目與控制

3.1 監測范圍

序號	項目名稱	施工部位	長度	監測既有線里程
1	太城隧道	DK32+941-DK33+341	400米	中間100m為重點加密監測段
2	六角山隧道	DK45+193-DK45+593	400米
合計	?	?	800米	?

?

3.2 監測項目

施工過程中的自動化監測內容主要包含以下四個部分：

（1）既有隧道結構位移監測；

（2）既有隧道結構的爆破振動監測；

（3）既有隧道襯砌應力監測；

（4）既有隧道裂縫監測。

3.3控制標準

3.3.1根據相關規范、會議紀要及評估報告要求，變形監測控制標準見表3.1。

表3.1位移控制標準

序號	項目	控制標準	預警標準	備注
1	隧道結構水平位移	累計值4.0mm	計值3.2mm，單日1.0mm	80％預警
?2	隧道結構豎向位移	累計值4.0mm	計值3.2mm，單日1.0mm	80％預警

?監測點布設

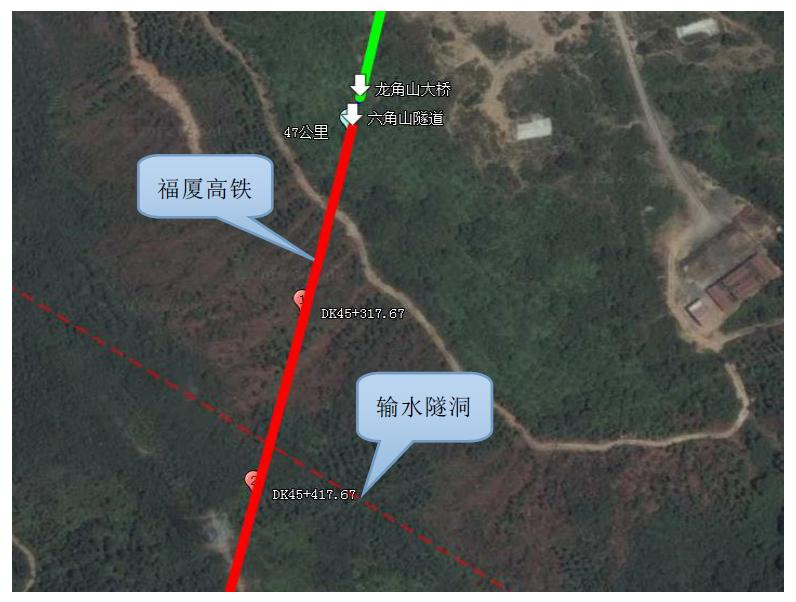

（1）測點布設及監測范圍

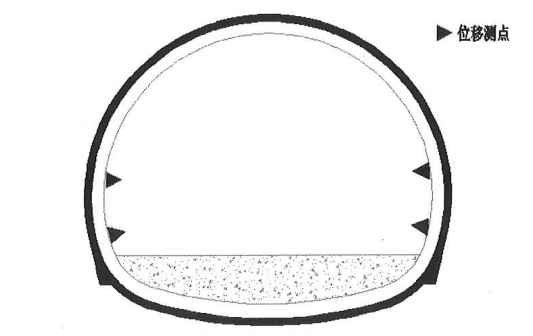

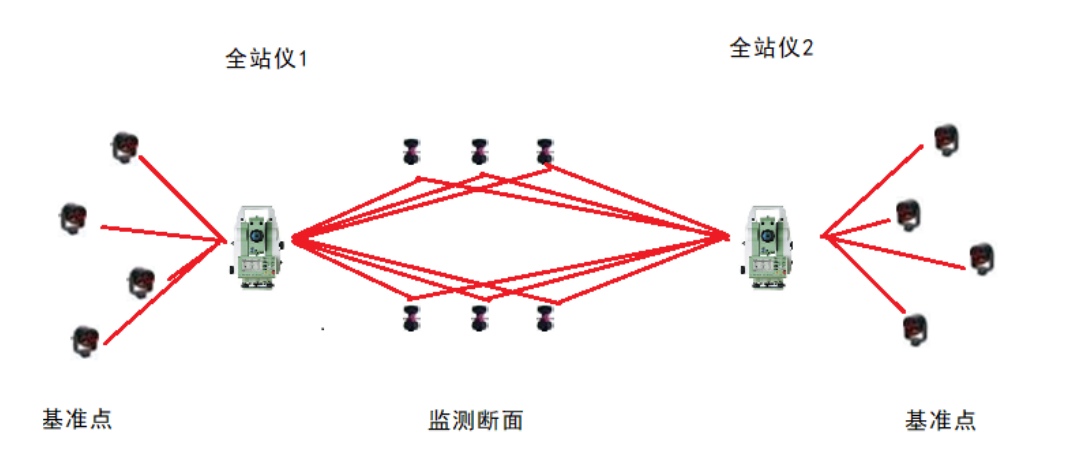

根據相關監測規范、本項目評估報告及相關圖紙的要求及相關工程經驗，在本工程中，新建水工隧洞在既有鐵路隧道的下方通過，根據力學原理和以往經驗擬對既有隧道的墻腳及邊墻進行實時監測，以便及時掌握隧道結構的凈空狀態。每個監測斷面布置4個監測點，

?

?

?

?

?

?

?

?

?

?
