高速鐵路隧道、地鐵隧道變形監測

一、項目概況：

     介紹項目整體情況，了解地質結構，根據項目的情況做出監測部署工作。

二、監測的目的和遵循的技術標準：

    監測目的：

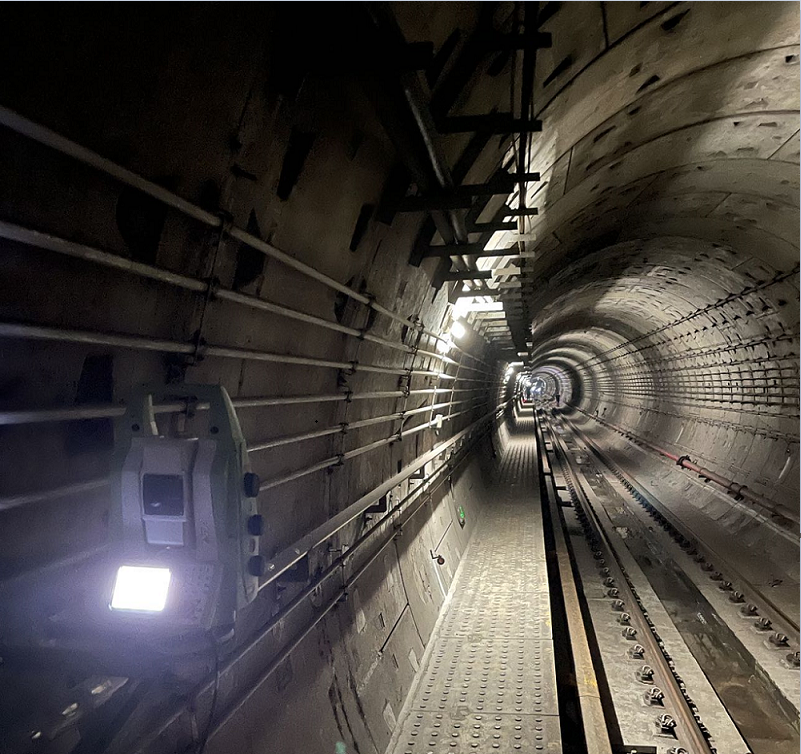

根據《鄰近鐵路營業線施工安全監測技術規程》（TB10314-2021）技術標準；對隧道監測范圍需要監測鐵路隧道軌道豎向位移、軌道水平位移、隧道結構豎向位移、隧道結構水平位移、隧道結構拱 頂豎向位移、水平位移進行實時在線監測。

 技術標準：

（1）《鐵路安全管理?xiàng)l例》（中華人民共和國國務院 639 號令）

（2）《鐵路技術管理規程》（普速鐵路部分）（TG/01-2014）

（3）鐵路用地資產處置管理辦法（鐵總開發〔2015〕203 號）

（4）《鐵路工程爆破振動安全技術規程》（TB 10313-2019）

（5）《危險性較大的分部分項工程安全管理規定》建設部令第 37 號

（6）《危險性較大的分部分項工程安全管理規定》有關問題的通知（建辦質〔2018〕31 號）

（7）危險性較大的分部分項工程專項施工方案編制指南》（建辦質[2021 ]48）

（8）公路鐵路并行路段設計技術規范（JT T1116-2017）

國鐵集團關于印發《鐵路建設項目安全風險管理辦法》的通知（鐵建設〔2020〕182 號）

（10）鐵路橋梁工程風險管理技術規范（Q/CR9246-2020）

（11）高速鐵路安全防護管理辦法（中華人民共和國交通運輸部令 2020 年第 8 號）

（12）公路鐵路交叉地段技術要求（JT/T 1311-2020）

（13）《高速鐵路安全防護設計規范》（TB 10671—2019）

（14）鐵工電〔2021〕85 號 國鐵集團關于加強涉鐵工程管理的指導意見

（15）《鄰近鐵路營業線施工安全監測技術規程》（TB 10314-2021）

（16）國鐵集團關于印發«鐵路建設安全隱患 專項整治行動實施方案»的通知（鐵建設函［2021］ 298）

三、監測周期和監測頻率

釆用全天24小時實時在線監測系統，監測周期270天，按照新建隧道施工的特點及各階段工期安排，將對既有鐵路運營線路的監測頻率適時做出調整；

序號	工程施工進度	監測頻率
1	鄰近施工前準備期	應進行多次觀測，確保初始值準確無誤
2	鄰近施工期間	系統自動實時監測
3	鄰近施工完成1月內
4	鄰近施工完成1月后	根據數據分析結果確定是否監測
備注：1、當監測數據接近安全控制值時應提高監測頻率； 2、當鄰近施工結束且監測結果穩定后一個月方可停止監測。

據出現異常時，適當加密監測頻率，結構施工完成后，軌道及隧道變形無異常，監測數據穩定后報建設公司審批后停止監測。

• 監測警戒值控制標準

根據相關規范，變形監測控制標準：

軌道位移變形監測預警值、報警值、控制值

監測項目	控制標準
	累積量預警值	累積量報警值	控制值
軌道豎向位移	+1.8	+2.4	+3
	-4.8	-6.4	-8
軌道水平位移	±4.2	±5.6	±7

隧道結構位移變形監測預警值、報警值、控制值



監測項目	控制標準
	累積量預警值	累積量報警值	控制值
軌道豎向位移	±4.8	±6.4	±8
軌道水平位移	±4.8	±6.4	±8



• 監測預警處置流程

監測預警等級劃分

預警級別	預警狀態描述	預警響應
黃色預警	監測項目實測值達到相應監測對象及項目的控制指標值的50%（含）以上，或者監測項目每天的變化速率值連續2天超過2mm。	建設單位應第一時間組織召開預警分析會。
橙色預警	監測項目實測值達到相應監測對象及項目的控制指標值的 80%（含）以上，或者監測項目每天的變化速率值連續3天超過2mm。	建設單位應第一時間組織專家對預警原因進行分析。
紅色預警	監測項目實測值達到相應監測對象及項目的控制指標值（含）以上。	建設單位應第一時間邀請省內外有監測經驗的專家進行論證，并啟動應急預案；施工單位企業主管領導組織風險處理。

預警流程

據鐵路隧道監測工作相關規定，同時提高報警準確度，本項目預警釆取黃色預警、橙色報警、紅色報警的多級預警制度。發生警情報送人應第一時間通過手機短信和電話等方式通知相關單位人員，并在24小時內送達書面報告；報送人員應跟蹤警情響應，若1小時后仍沒有收到對方響應反饋，則應越級報送其上級。
