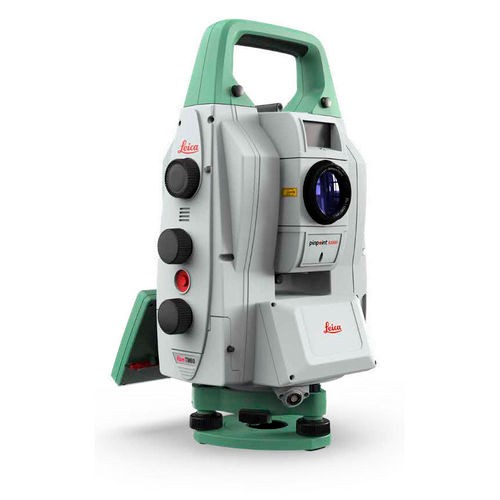

徠卡TM60精密監測機器人
- 產品簡介：
- 徠卡TM60精密監測機器人集成了徠卡測量高精度的測角和測距系統，自動照準距離達3000m，測角精度最高達0.5″，配合9.4′小視場角分辨率，從而確保其無與倫比的監測精度。此外，全新的AutoLearn自主學習功能、ATRplus自動照準技術和IP65超高防塵防水等級，保障了儀器在惡劣環境下高效率、全天候地完成監測工作。主要適用于地鐵、高鐵、隧道、大壩、橋梁、邊坡、基坑、礦山、建筑等多個監測領域；
- 工作原理：

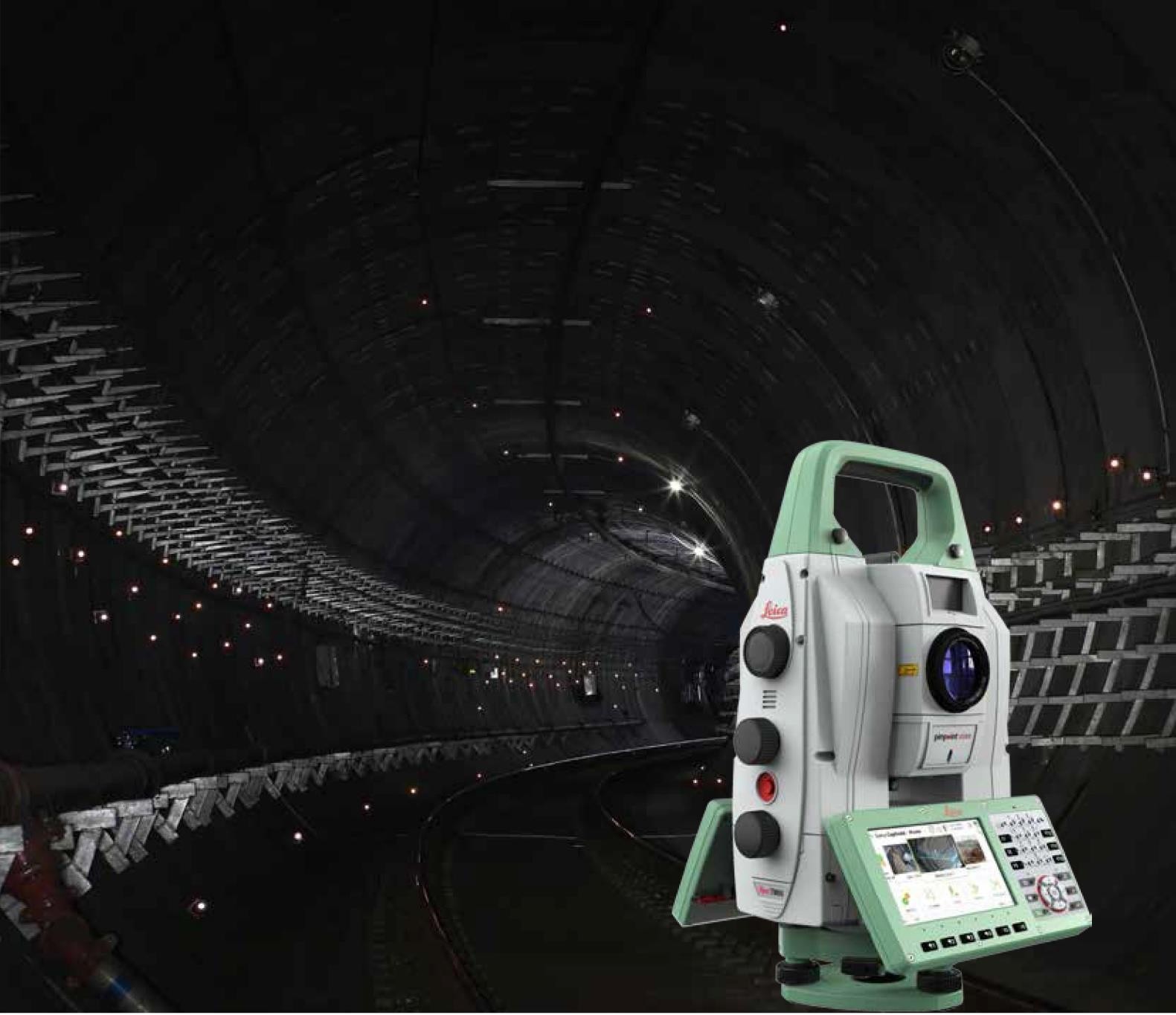

- 高分辨率小視場角?— 在地鐵隧道里，布設棱鏡始終是個大難題，業主希望更多地布設棱鏡獲得更多監測點的結果，由于隧道狹窄的管狀空間和投影關系，遠處的棱鏡會同時出現在望遠鏡的視場里，難以分辨，甚至?xí)霈F(xiàn)照錯棱鏡的情況！徠卡TM60高分辨率小視場高達9.4′，輕松識別相鄰間隔很近的棱鏡，適合狹長的地鐵隧道等環境監測。確保棱鏡測量的準確性和精度，滿足地鐵隧道的測量需求。
產品特點：
及時可靠的監測和形變分析是一項非常具有挑戰性的工作，它不僅要求要有高精度、高可靠性的設備，完全自動化的監測過程，而且要有先進的通訊手段，靈活的計算方法和分析工具。徠卡測量系統致力于監測工作數十年，積累了大量寶貴經驗，可輕松應對各種復雜情況下的監測任務。
可通過用戶自主定制的全自動控制軟件，該軟件可融合徠卡測量多種產品進行監測，同時兼容第三方多種傳感器的數據，在世界各地都有著廣泛的應用。
IP65防護等級，極低宕機可能?— 在地鐵等惡劣工作環境下，潮濕空氣中混合著金屬的碎屑和油脂的微粒，要求全站儀能在這種嚴苛的條件下正常工作，且持續作業的周期長，不會輕易發生故障。徠卡TM60精密監測機器人專為全天候連續監測而設計，IP65超高防塵防水等級，有效避免灰塵、雨水等侵入， 減少監測過程中環境因素帶來的宕機風險，可以達到24小時×7天，全年不間斷運行！
技術參數：
|
角度測量 |
? |
|
|
精度1 (Hz 和 V) |
絕對編碼, 連續, 四重軸系補償 |
0.5"（0.15mgon）或1"（0.3mgon） |
|
距離測量 |
? |
? |
|
范圍2 |
棱鏡 (GPR1, GPH1P)3 / 長距離模式 |
0.9 m?至 3500 m/12000m |
|
? |
無棱鏡 / 任何表面4 |
0.9 m?至 >1000 m |
|
精度 / 測量時間 |
單次 (棱鏡) 2,5 |
0.6mm + 1 ppm / 典型 2.4 秒 |
|
? |
單次 (任何表面) 2,4,5,6 |
2 mm?+ 2 ppm / 典型 2?秒9 |
|
光斑大小 |
50 m?處 |
8 mm?x 20 mm |
|
測量技術 |
基于相位原理系統分析技術 |
同軸，紅色可見光 |
|
圖像7 |
? |
? |
|
廣角相機和望遠鏡相機 |
傳感器 |
500萬像素 CMOS 傳感器 |
|
? |
視場 (廣角相機 / 望遠鏡相機) |
19.4° / 1.5° |
|
? |
幀頻率 |
高達 20 幀每秒 |
|
馬達 |
? |
? |
|
直驅，壓電陶瓷技術 |
轉速 / 換面時間 |
最大180°(200 gon) 每秒 / 典型 2.9 秒 |
|
長測程自動照準 (ATRplus) |
? |
? |
|
范圍ATRplus模式2 |
圓棱鏡 (GPR1, GPH1P) |
3000?m |
|
? |
360°棱鏡 (GRZ4, GRZ122) |
1500?m |
|
精度1,2 / 測量時間 |
ATRplus測角精度 (Hz, V) |
0.5" 或 1" / 典型 3-4 秒8 |
|
分辨率 |
ATRplus小視場分辨率 |
9.4′ |
|
基本參數 |
? |
? |
|
操作系統/機載軟件 |
Windows EC7 / 徠卡Captivate軟件（含應用程序） |
? |
|
處理器 |
TI OMAP4430 1GHz 雙核 ARM? CortexTM -A9 MPCoreTM |
? |
|
自動對焦望遠鏡8 |
放大倍數 / 焦距范圍 |
30 x / 1.7 m?至無窮遠 |
|
顯示屏和鍵盤 |
5英寸，WVGA，彩色，觸屏，雙面標準鍵盤 |
37 個按鍵，帶照明功能 |
