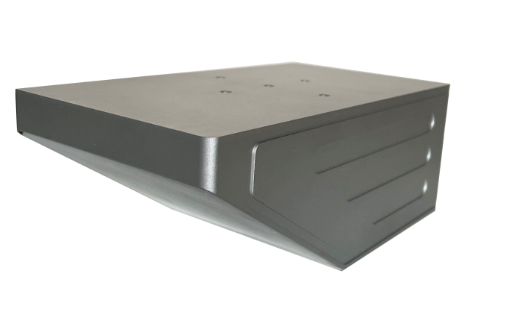

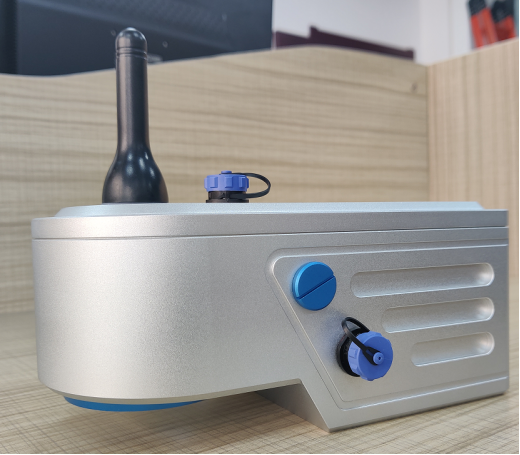

雷達流量計
- 產品簡介：
- 雷達流量計是一種采用微波技術的水位流速探測儀器，結合了成熟的雷達水位計和雷達流速儀的測量技術，主要應用于堤壩、大壩溢洪道、水庫閘口、地下水道管網、灌溉渠道等明渠水位流速測量。該產品可有效地監控水位流速流量變化狀態，為監測單位提供準確的流量信息。
- 工作原理：
- 明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
產品特點：
1、基于先進的 24GHz 雷達水位測量技術，和成熟的 24GHz 平面雷達多普勒微波流速測量技術，高可靠性，高精度，高分辨率；
2、非接觸式測量，不易受污水腐蝕，不受泥沙影響，甚至可用于有污染物或沉淀物的復雜水環境；
3、超低功耗，超低工作電流和值守電流，更適應太陽能供電的無人值守站點；
4、雷達天線方向性好，波束角小，能量集中，具有更強的抗干擾性，大大提高了測量精度和可靠性；
5、盲區小，波長短，采用成熟的脈沖工作方式，發射功率極低，對人體和環境無害;
6、防水防雷設計，適用于各種極端天氣環境，全天候穩定工作；
7、有指令采集和間隔采集兩種工作模式；
8、標準的 Modbus 通訊協議，兼容國內外大部分 RTU;
9、外觀小巧，安裝方便，易于維護。
技術參數：
|
參???數 |
說???明 |
|
供電電壓 |
直流7 ～ 28V |
|
電流（12V供電） |
正常工作時300mA左右，休眠小于1mA。 |
|
工作溫度 |
-35° ～ 70° |
|
防水等級 |
IP67 |
|
發射頻率 |
24.000 ～ 24.250GHz |
|
通訊接口 |
RS-232 / RS-485 |
|
通訊協議 |
MODBUS-RTU / 自定義協議 |
|
測速范圍 |
0.15 ～ 15m/s |
|
測速精度 |
±2% |
|
速度分辨力 |
0.01m/s |
|
測距范圍 |
0.4 ～ 40m |
|
測距精度 |
±1cm |
|
距離分辨力 |
1mm |
|
天線樣式 |
流速：14 x 32゜ |
|
間隔時間 |
1 ～ 5000min |
?
